氧化鈣粉末其特征在于其原料成分為過氧化氫(H2O2)和氫氧化鈣(Ca(OH)2)，其摩爾比為H2O2:Ca(OH)2=(1.2～1.25)：1。

　　一種OG粉體的制備方法，其特征在于：①以上述H2O2與Ca(OH)2的摩爾比，H2O2:Ca(OH)2=(1.2～1.25)：1，將H2O2分為兩份，分別為總H2O2的1-2%，制備成5%的H2O2水溶液，置于反應(yīng)器(1)中;另一份為總H2O2的98-99%，將10-15%H2O2水溶液置于反應(yīng)器中制備。

　　反應(yīng)后30分鐘內(nèi)，將懸浮液真空過濾至濾餅中，然后在反應(yīng)器中用預先制備的5%過氧化氫水溶液快速沖洗，此時，也有放熱反應(yīng)，控制溫度在35±2℃以下，排干水溶液。

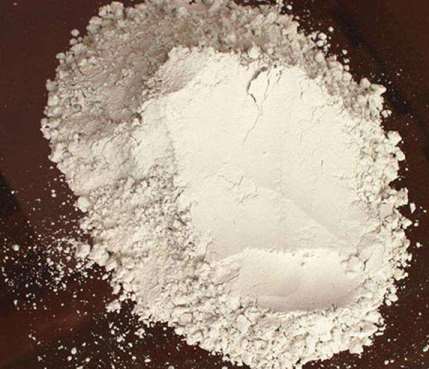

　　將淡黃色的濾餅放在干凈的濾布上，切成小于5mm的小塊，均勻地分布在真空干燥器中，干燥溫度為60±1℃，時間為8h內(nèi)達到恒重，取干燥的淡黃色粉末。
